Produktbeschreibung
Beschaffenheit

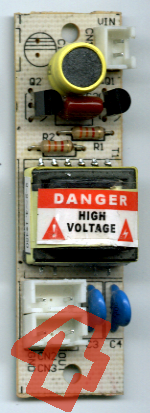

- offener Inverter für Gleichspannungsversorgung mit 12 Volt DC
- nicht dimmbar

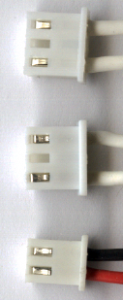

- Anschluss Versorgungsspannung: B2B-XH-A Steckverbinder
- rot-schwarzes Versorgungskabel für B2B-XH-A, Mindestlänge 200mm
- 2 Hochspannungsausgänge: B3B-XH-A Steckverbinder
- 2 weisse Silikonkabel inkl. B3B-XH-A Steckverbinder für den Anschluss der Kaltkathodenlampe, Mindestlänge 200mm
- 2 Bohrlöcher zur Befestigung
Einsatzschwerpunkte

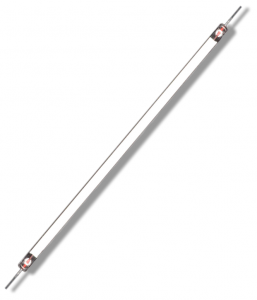

- Betrieb von Kaltkathodenlampen, die eine Arbeitsspannung von ca. 560 Volt bei ca. 5 mA benötigen
- preiswerter Ersatz für elektronische Inverter in allen Arten von Displays
- Treiberstufe für Hochspannungskaskaden
Technische Daten
| Mechanisch | Toleranzen | |
| Länge L | 68 mm | +/- 0,5 mm |
| Breite B | 20 mm | +/- 0,5 mm |
| Höhe H | 13 mm | +/- 1 mm |
| Gewicht ohne Kabel | 18 g | +/- 2 g |
| Länge Anschlusskabel | > 200 mm | - |
| Länge Ausgangskabel | > 200 mm | - |
| Betriebstemperatur | 0 bis + 60°C | - |
| Lagertemperatur | - 20 bis + 80°C | - |
| Gehäuse | nein | - |
| Elektrisch | ||
| Versorgungsspannung | 12 Volt DC | +/- 1 Volt DC |
| Versorgungsstrom | 830 mA | +/- 30 mA |
| Arbeitsspannung | 560 VRMS | +/- 50 VRMS |
| Arbeitsstrom | 5 mARMS | +/- 1 mARMS |
| Leistung Ausgang | 5600 mVA | +/- 10 % |
| Sinusförmige AC | 30 KHz | +/- 5 KHz |
| Sicherung im Eingang | nein | - |
| Sicherung im Ausgang | nein | - |
Der Einbau und Austausch von Invertern setzt Fachkenntnisse voraus. Unsere Handhabungshinweise für CCFL und EVG machen Sie mit dem Umgang der Lampen und Vorschaltgeräte vertraut. Wir bitten um sorgfältige Beachtung dieser Hinweise, die Sie auf unseren Seiten unter der Rubrik: Informationen finden. In der Regel liefern wir unsere Standard EVG mit einem Kabelset aus(siehe Artikelbeschreibung). Im Bedarfsfall halten wir jedoch Kabel mit anderen Kabellängen, Silikonkappen, Kabeladapter und weiteres Material unter der Kategorie: Kaltkathodenlampen -> Zubehör für Sie bereit.
Zusätzliche Hinweise
