Produktbeschreibung
Beschaffenheit
- Standard Inverter zum Betrieb von Leuchtfolien
- Gleichspannungsversorgung: 12 Volt DC
- nicht dimmbar

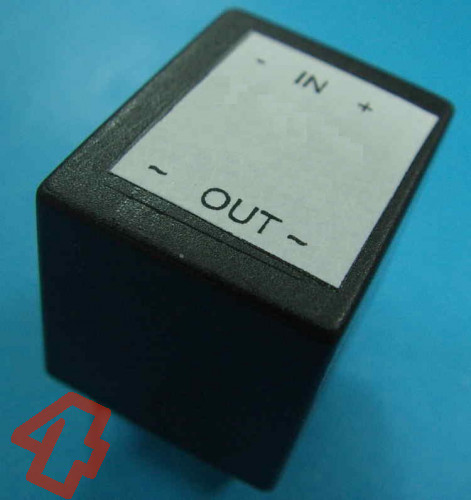

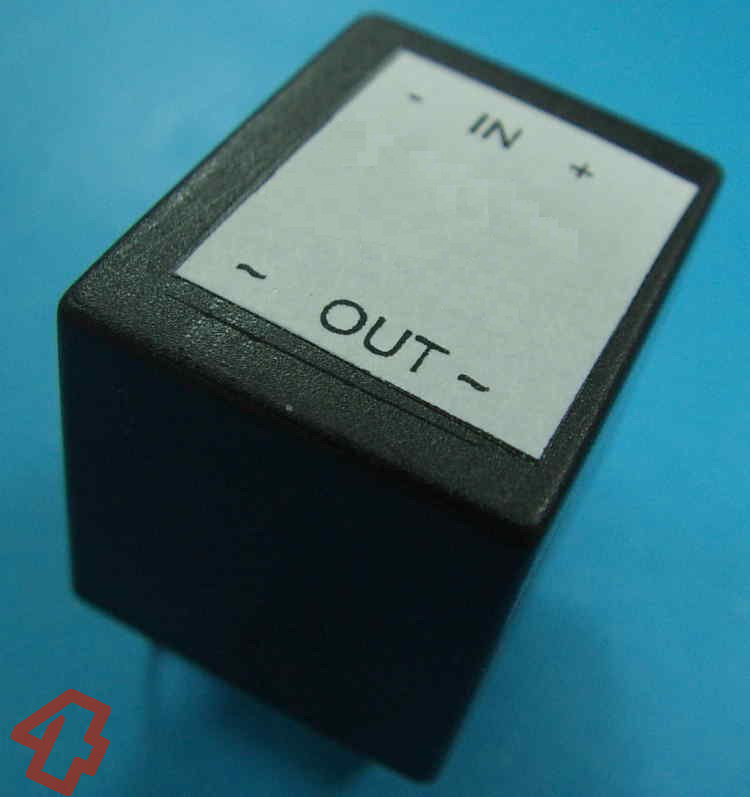

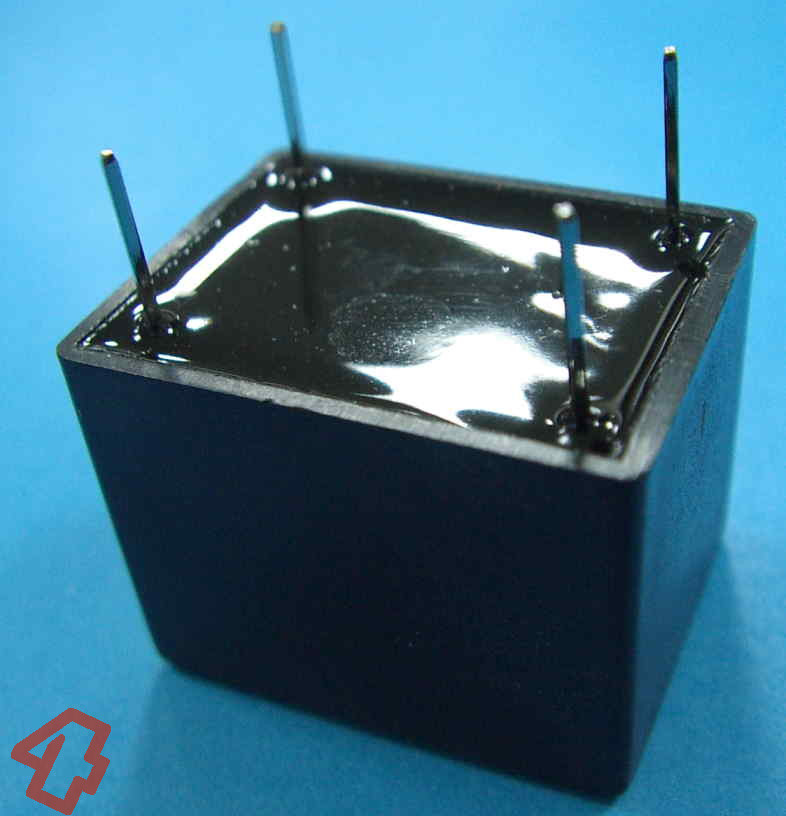

- Anschluss der 12 Volt Versorgung und Leuchtfolie über 4 lötbare Stifte, siehe Bild
- Abstand der Lötstifte: 20mm x 14mm
- Abmessungen(ohne Stifte, LxBxH): 26mm x 21mm x 20mm
- Gewicht: 21g
- RoHS konform
Einsatzschwerpunkte
- Betrieb kleiner Leuchtfolien von 10cm2 bis 40cm2
- preiswerter Ersatz für alle Arten von EL-Invertern
Technische Daten
| Mechanisch | Toleranzen | ||
| Länge L | 26 mm | +/- 0,5 mm | |
| Breite B | 21 mm | +/- 0,5 mm | |
| Höhe H | 20 mm | +/- 0,5 mm | |
| Gesamtgewicht | 21 g | +/- 1 g | |
| Abstand Lötstifte | 20 x 14 mm | - | |
| Betriebstemperatur | 0 bis + 60°C | - | |
| Lagertemperatur | - 20 bis + 80°C | - | |
| Gehäuse | ja | - | |
| Elektrisch | |||
| Versorgungsspannung | 12 Volt DC | +/- 1,2 Volt DC | |
| Versorgungsstrom | 35 mA | +/- 5 mA | |
| Arbeitsspannung | 80 VRMS | +/- 14 VRMS | |
| Sinusförmige AC | 750 Hz | +/- 100 Hz | |
| Sicherung im Eingang | nein | - | |
| Sicherung im Ausgang | nein | - | |
Zusätzliche Hinweise
Ersatz für: n.a.
Kunden, die diesen Artikel kauften, haben auch folgende Artikel bestellt:
Laminierte Leuchtfolie, rosa-weiß, zuschneidbar, Aussenabmessungen(LxWxH): 39mm x 93mm x 0,42mm, Backlight für Korg N264, Korg N364, Korg X3, Korg X3-r, Roland E660 EQ
Laminierte Leuchtfolie, softgelb(= besserer Kontrast), zuschneidbar, Aussenabmessungen(LxWxH): 18mm x 74mm x 0,42mm, für LCDs in ELKA EK33, EK44, EM33, EM44, ER33, ER44, EMU EMAX I und II, Emulator II, SP12, SP1200, Korg DRV-2000, Kurzweil K1200, Roland Alpha Juno 1 and 2, Roland MKS-80, Roland PG1000, Sequential Circuits Prophet VS, Yamaha REV-7 und geeignet für LCD Optrex DMC16207-AE, SHARP LCD LM16155
EL-Inverter im Gehäuse für eine DC Stromversorgung von 5 Volt. Geeignet für EL-Panels bis 105cm2. Abmessungen (LxBxH): 27,5mm x 17mm x 19,3mm (ohne Lötstifte)
Laminierte Leuchtfolie, rosa-weiß, zuschneidbar, Aussenabmessungen(LxWxH): 40mm x 132mm x 0,33mm, für Akai PB1000, HD1000, S1000, S1100, S1200, S2800, S2800i, S3000, S3000XL, S3000i, CD3000, CD3000XL, CD3000i, S3200, S3200XL, VX600, MPC, 3000, MPC60II
Laminierte Leuchtfolie, blau-grün, zuschneidbar, Aussenabmessungen(LxWxH): 21mm x 166mm x 0,33mm, für Akai Sampler S950, Drawmer M500, Dynacord ADD-one, HITEC AC-1 (Zuschnitt), Korg 03 R/W, DS8, M1, M1 Rex, M3R, Re1, Lexicon MRC (Zuschnitt), Positec PSS 150, PPG 2.3 (Zuschnitt), Roland D-50, D-550 and Sharp LM640HCN24V
Diesen Artikel haben wir am 24.12.2013 in unseren Katalog aufgenommen.
