Produktbeschreibung
Beschaffenheit

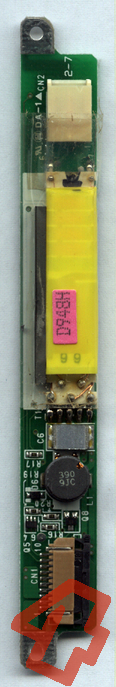

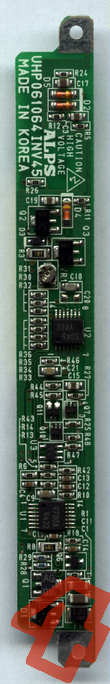

- Notebook Inverter hoher Qualität für Gleichspannungsversorgung mit 9 Volt DC
- dimmbar
- Helligkeitsregelung über 0 - 2,5 Volt DC Pegel
- Anschluss DC Versorgungs- und Regelspannung über 10-pin Flachkabel
- Anschluss Lampenausgang für JST BHS-02-VS Steckverbinder
- elektronischer Schutz des Versorgungseingangs bei Kurzschluß
- nur 7mm Bauhöhe
- 2 Bohrlöcher zur Befestigung
Einsatzschwerpunkte
- Betrieb von Kaltkathodenlampen, die eine Arbeitsspannung von max. 745 Volt bei 5mA benötigen, max. 300mm x 2mm
- in hochwertigen Displays und Lichtquellen
- als hochwertiger Austauschinverter
- batteriebetriebene Lichtlösungen
- batteriebetriebener Testinverter
- Designbeleuchtung
- Treiberstufe für Hochspannungskaskaden
Technische Daten
| Mechanisch | Toleranzen | |
| Länge L | 110 mm | +/- 0,5 mm |
| Breite B | 13,5 mm | +/- 0,5 mm |
| Höhe H | 7 mm | +/- 0,5 mm |
| Gewicht ohne Kabel | 9 g | +/- 2 g |
| Länge Anschlusskabel | kein Kabel | - |
| Länge Ausgangskabel | kein Kabel | - |
| Betriebstemperatur | - 0 bis + 65°C | - |
| Lagertemperatur | - 40 bis + 85°C | - |
| Gehäuse | nein | - |
| Elektrisch | ||
| Versorgungsspannung | 9 Volt DC | +/- 1 Volt DC |
| Versorgungsstrom | 700 mA | +/- 30 mA |
| Arbeitsspannung | 745 VRMS | +/- 50 VRMS |
| Arbeitsstrom | 5 mARMS | +/- 1 mARMS |
| Leistung Ausgang | 3725 mVA | +/- 10 % |
| Sinusförmige AC | 53 KHz | +/- 5 KHz |
| Schutz Kurzschluß, Eingang | ja | - |
| Schutz Kurzschluß, Ausgang | nein | - |
Zusätzliche Hinweise
Der Einbau und Austausch von Invertern setzt Fachkenntnisse voraus. Unsere Handhabungshinweise für CCFL und EVG machen Sie mit dem Umgang der Lampen und Vorschaltgeräte vertraut. Wir bitten um sorgfältige Beachtung dieser Hinweise, die Sie auf unseren Seiten unter der Rubrik: Informationen finden. In der Regel liefern wir unsere elektronischen EVG ohne Kabelset aus(siehe Artikelbeschreibung). Im Bedarfsfall halten wir jedoch Kabel, Silikonkappen, Kabeladapter und weiteres Material unter der Kategorie: Kaltkathodenlampen -> Zubehör für Sie bereit.
Eine Beschreibung der Pinbelegung und Ansteuerungsbeispiel zum Dimmen des Inverters erhalten Sie mit der Lieferung.
